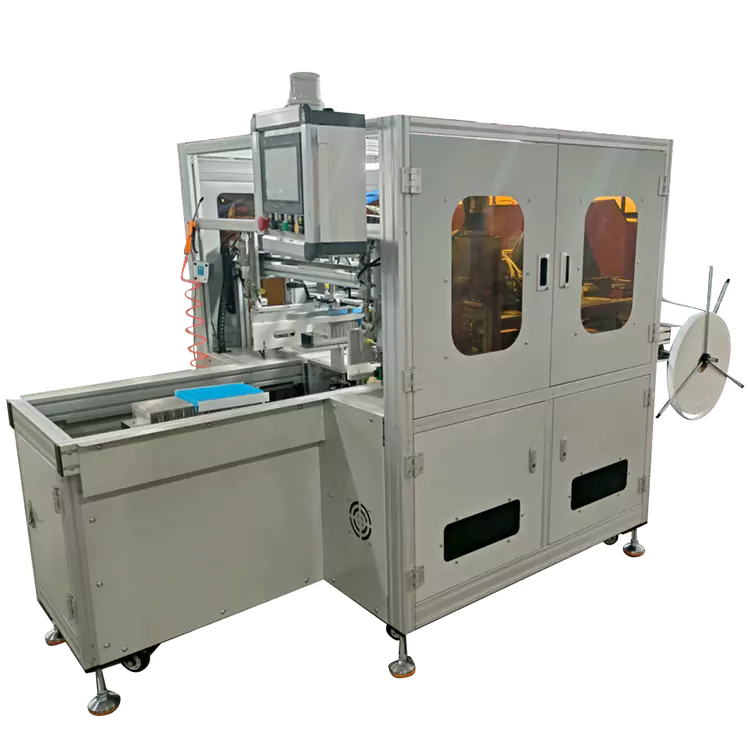

स्वचालित एज वेल्ट मशीन

उपकरण विवरण

ऑटोमोटिव एयर कंडीशनिंग फिल्टर के लिए पूरी तरह से स्वचालित एज वेल्ट मशीन ऑटोमोटिव एयर कंडीशनिंग फिल्टर (विशेष रूप से मुड़े हुए फिल्टर) के उत्पादन के लिए बनाई गई एक विशेष स्वचालित मशीन है। इसका मुख्य काम फिल्टर सब्सट्रेट के साइड किनारों (या किनारों) पर सटीक लैमिनेटिंग और प्रेस करना है - जैसे लैमिनेटिंग सीलिंग फोम, फिल्टर पेपर के साथ किनारों को लपेटना और रबर स्ट्रिप्स चिपकाना। यह फिल्टर के सीलिंग प्रदर्शन, संरचनात्मक स्थिरता और निस्पंदन अखंडता में सुधार करता है, और यह फिल्टर आयामी परिशुद्धता के लिए ऑटोमोटिव एयर कंडीशनिंग सिस्टम की सख्त आवश्यकताओं को पूरा करता है। असेंबली अनुकूलता.

मुख्य अनुप्रयोग परिदृश्य और अनुकूलन दायरा

यह स्वचालित एज वेल्ट मशीन मुख्य रूप से ऑटोमोटिव एयर कंडीशनिंग फिल्टर के बड़े पैमाने पर उत्पादन का काम करती है, जिसमें मुख्यधारा के फोल्डेड पेपर फिल्टर और मिश्रित फाइबर फिल्टर पर विशेष ध्यान दिया जाता है। यह विभिन्न वाहन प्रकारों (सेडान, एसयूवी, वाणिज्यिक वाहन इत्यादि) के अनुरूप फ़िल्टर आकारों को अनुकूलित कर सकता है - लंबाई में 100-400 मिमी और चौड़ाई में 50-200 मिमी की सामान्य आकार सीमा को कवर करता है - और विभिन्न एज लैमिनेटिंग सामग्रियों के लिए स्वचालित संचालन का समर्थन करता है।

उत्पाद की विशेषताएँ

उच्च लचीलापन: एकाधिक फ़िल्टर विशिष्टताओं के स्विचिंग के लिए अनुकूल। उपकरण में व्यापक यांत्रिक संरचना संशोधनों की आवश्यकता के बिना, विभिन्न वाहन प्रकारों के लिए फिल्टर की उत्पादन आवश्यकताओं को पूरा करने के लिए तेजी से मॉडल परिवर्तन क्षमता है।

पैरामीटरयुक्त सेटिंग्स: फ़िल्टर आयाम (लंबाई, चौड़ाई, किनारे लैमिनेटिंग चौड़ाई), किनारे लैमिनेटिंग सामग्री प्रकार, दबाव दबाव, और अन्य पैरामीटर सीधे टचस्क्रीन के माध्यम से इनपुट किए जा सकते हैं। पीएलसी स्वचालित रूप से मॉडल परिवर्तन समय ≤10 मिनट के साथ, संबंधित प्रोग्राम को लागू करता है।

मॉड्यूलर डिजाइन: फीडिंग फिक्स्चर, लैमिनेटिंग हेड और कटिंग घटक सभी एक मॉड्यूलर संरचना को अपनाते हैं। विशेष आकार के फिल्टर के लिए, कोर ट्रांसमिशन सिस्टम को समायोजित किए बिना, केवल संबंधित फिक्स्चर (उदाहरण के लिए, अनुकूलित क्लैंपिंग जबड़े, विभिन्न चौड़ाई के प्रेसिंग रोलर्स) को बदलने की आवश्यकता होती है।

बहु-सामग्री अनुकूलता: रोल-टाइप एज लैमिनेटिंग सामग्री (चौड़ाई में 3-20 मिमी) की स्वचालित फीडिंग का समर्थन करता है और स्पंज, गैर-बुने हुए कपड़े और रबर स्ट्रिप्स जैसी विभिन्न सामग्रियों के साथ संगत है। अनवाइंडिंग तंत्र Φ300-Φ600 मिमी के व्यास के साथ सामग्री रोल को समायोजित कर सकता है, जिससे सामग्री परिवर्तन आवृत्ति कम हो जाती है।

उत्पाद लाभ

स्वचालित और उच्च-सटीक एज लैमिनेटिंग संचालन के साथ, स्वचालित एज वेल्ट मशीन पारंपरिक मैनुअल एज लैमिनेटिंग (कम दक्षता, पर्याप्त सटीक नहीं, असंगत गुणवत्ता) की समस्याओं को हल करती है, और फ़िल्टर निर्माताओं को निम्नलिखित करने में मदद करती है:

उत्पाद योग्यता दर में सुधार (मैन्युअल लैमिनेटिंग के साथ 85% से 99.5% से अधिक);

श्रम लागत कम करें (1 मशीन 3-5 ऑपरेटरों की जगह ले सकती है);

घटकों की "उच्च स्थिरता और उच्च विश्वसनीयता" के लिए ऑटोमोटिव उद्योग की गुणवत्ता आवश्यकताओं को पूरा करें, और इससे तैयार फिल्टर को ऑटोमेकर्स (जैसे IATF16949 प्रमाणन प्रणाली) से प्रमाणन प्राप्त करने में मदद मिलती है।
