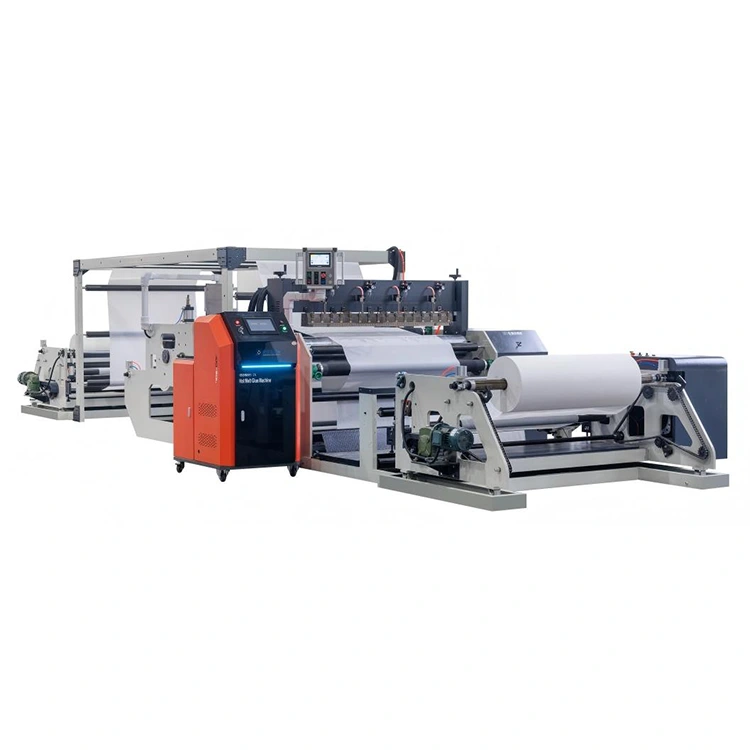

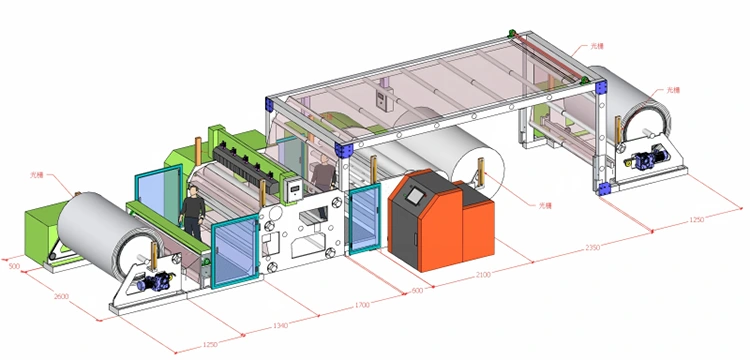

गर्म पिघल गोंद स्प्रे लैमिनेटिंग मशीन

यह सामान्य फिक्स्ड-पैरामीटर लैमिनेटर्स से भिन्न हैजुंडिंगदा कारखानाकी हॉट मेल्ट ग्लू स्प्रे लैमिनेटिंग मशीन विभिन्न सामग्रियों के लिए स्वतंत्र पैरामीटर अंशांकन के साथ, ग्लू आउटपुट और चलने की गति के बीच वास्तविक समय के लिंकेज का एहसास करती है। यह असमान ग्लूइंग, सामग्री अपशिष्ट और उत्पाद प्रदूषण सहित सामान्य दोषों को प्रभावी ढंग से हल करता है।

XD-Z50L हॉट मेल्ट यूनिट से मेल खाते हुए, मशीन लंबे समय तक स्थिर गोंद आपूर्ति के लिए दोहरे आवृत्ति रूपांतरण और 10-चैनल ज़ोनिंग तापमान नियंत्रण को अपनाती है। पूरी तरह से इंसुलेटेड स्प्रे गन गोंद को जमने और रुकावट से बचाती है। मॉड्यूलर नोजल और फिल्टर घटक रखरखाव को सरल बनाते हैं, जबकि अंतर्निहित अपशिष्ट उड़ाने और सटीक स्लाटिंग गड़गड़ाहट मुक्त, सपाट तैयार सामग्री सुनिश्चित करते हैं।

2011 में स्थापित, रुइयन जुंडिंगडा मशीनरी अनुसंधान एवं विकास और गर्म पिघल कोटिंग और मिश्रित उपकरणों के उत्पादन पर केंद्रित है। स्वतंत्र कारखाने और परिपक्व औद्योगिक सत्यापन के साथ, कंपनी ऑटोमोटिव, पर्यावरण संरक्षण और घरेलू कपड़ा उद्योगों के लिए स्थिर, मानकीकृत मिश्रित उपकरण की आपूर्ति करती है।

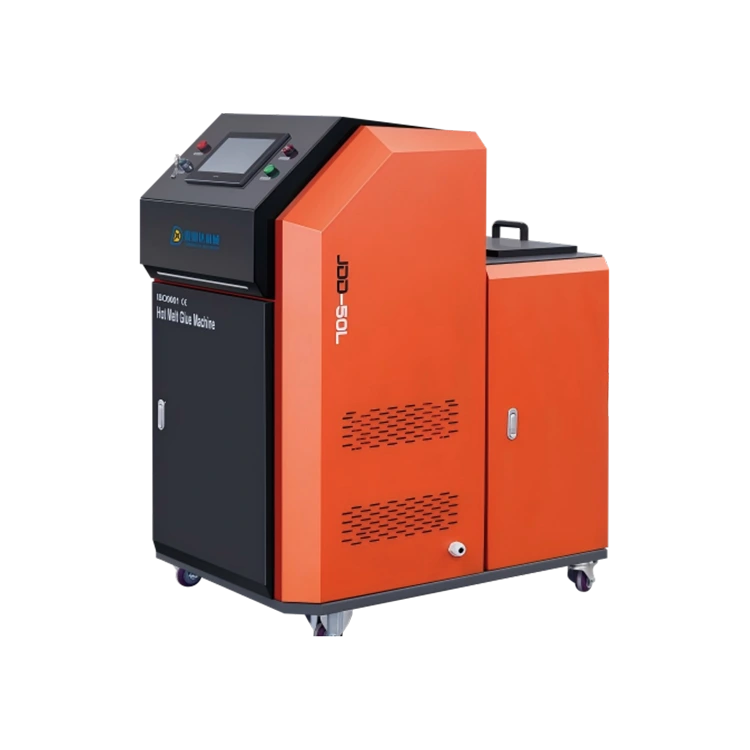

XD-Z50L गर्म पिघल गोंद मशीन

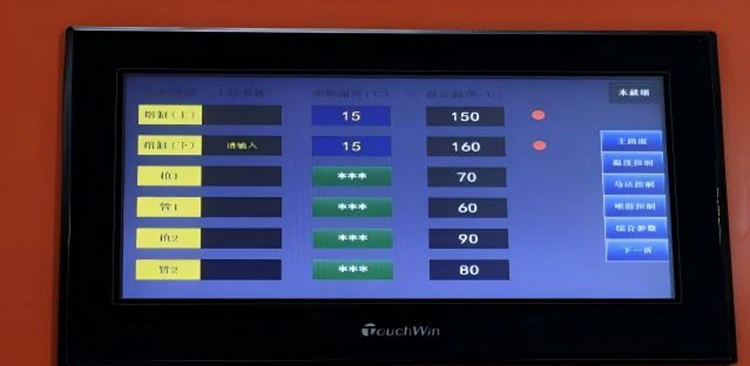

Xinjie बुद्धिमान तापमान नियंत्रण प्रणाली

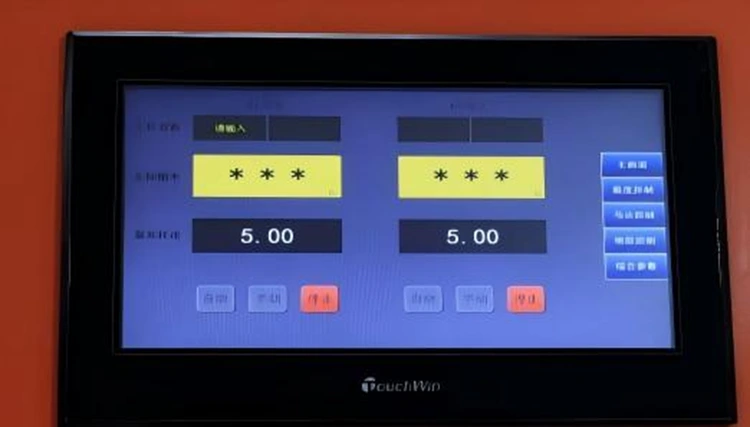

दोहरी-आवृत्ति रूपांतरण नियंत्रण

काम के सिद्धांत

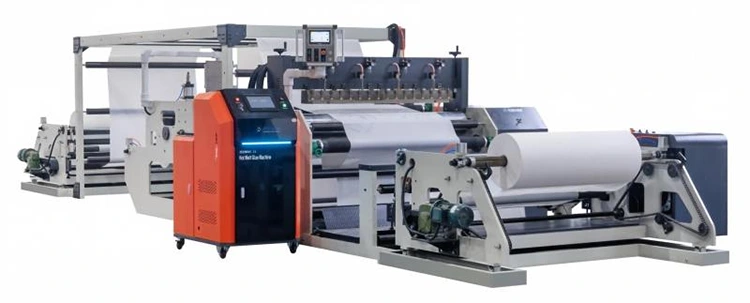

सामग्रियों को विद्युतीय रूप से खोल दिया जाता है और विचलन के लिए स्वचालित रूप से ठीक कर दिया जाता है। सटीक गर्म पिघल छिड़काव के बाद, सामग्रियों को ऊपरी परत सब्सट्रेट के साथ टुकड़े टुकड़े किया जाता है, थर्मल रूप से दबाया जाता है, वायवीय रूप से स्लिट किया जाता है, और अंत में सर्वो-घाव दिया जाता है। पूर्ण बंद-लूप प्रक्रिया मानव रहित, सुसंगत बैच उत्पादन प्राप्त करती है।

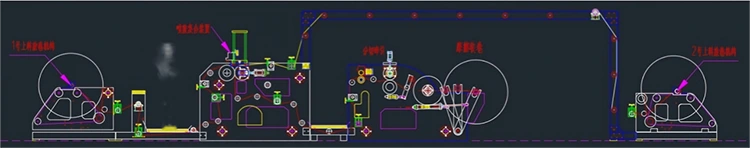

उत्पाद विनिर्माण योजनाबद्ध

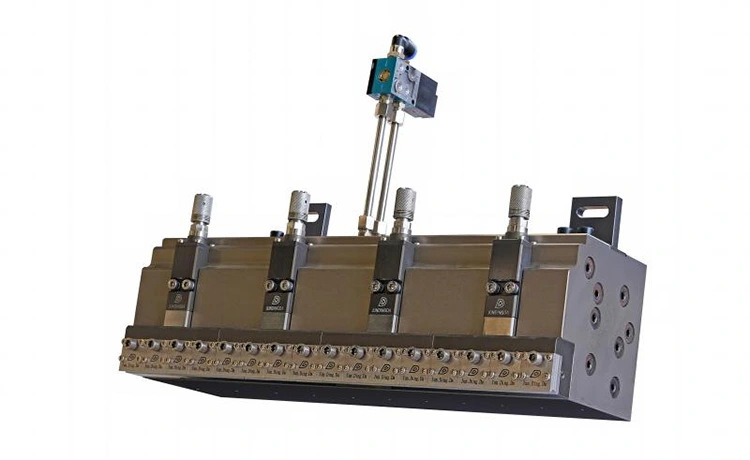

400 मिमी छोटी फाइबर स्प्रे गन में पूरी तरह से संलग्न थर्मल इन्सुलेशन संरचना होती है। इसका एकल नोजल 25 मिमी संयुक्त प्रकार का है, जिसमें दो वैकल्पिक नोजल हैं: छोटे सर्पिल और छोटे फाइबर। स्प्रे शीट की मोटाई 0.3 मिमी है, और स्प्रे छेद की दूरी 7 मिमी है, जिससे रखरखाव आसान हो जाता है। प्रति वर्ग मीटर न्यूनतम गोंद उत्पादन 5-20 ग्राम की सीमा के भीतर समायोज्य है।

विन्यास

1.कोटिंग विधि: छिड़काव ；

2. अधिकतम प्रभावी चौड़ाई: ≤1600 मिमी ；

3. गोंद उत्पादन: 5-20 ग्राम/वर्ग मीटर ；

4. अधिकतम उत्पादन गति: 200 मीटर/मिनट

5. रोलर्स की लंबाई: 1800 मिमी

6. अधिकतम अनवाइंडिंग व्यास: 1300 मिमी;

7. सर्वो अनवाइंडिंग डिवाइस: 2 सेट

8. विद्युत आपूर्ति ： 380V±15% ；

9. गोंद आउटपुट को मुख्य मशीन की गति के साथ समकालिक रूप से ट्रैक किया जा सकता है या स्वतंत्र रूप से समायोजित किया जा सकता है।

शेल्फ अनुभाग

1. मुख्य फ्रेम पूरी तरह से 25 मिमी मोटी स्टील प्लेटों से बना है, जो वर्गाकार स्टील ट्यूबों द्वारा समर्थित है;

2. मुख्य मशीन सिंगल-स्टेशन वाइंडिंग के लिए 2.9KW इनोवांस सर्वो मोटर को अपनाती है;

3. ट्रैक्शन और स्लिटिंग 2.9KW इनोवांस सर्वो मोटर द्वारा संचालित होते हैं;

4. वायवीय चाकू काटने वाले उपकरणों के 5 सेट से सुसज्जित; निचला चाकू एक इंटीग्रल बियरिंग स्टील रोलर (अमाडा कटर AMD-A90) का उपयोग करता है;

5. हॉट मेल्ट ग्लू स्प्रे लैमिनेटिंग मशीन मुख्य रूप से स्टील प्लेट, स्क्वायर स्टील और चैनल स्टील द्वारा असेंबल की जाती है;

6. अपशिष्ट उड़ाने वाली प्रणाली (3.7 किलोवाट ब्लोअर सहित) से सुसज्जित।

वाइंडिंग एवं अनवाइंडिंग अनुभाग

1. अनवाइंडिंग 1000 किलोग्राम की भार क्षमता के साथ फीडिंग के लिए मोटर-चालित ट्रैक्शन को अपनाता है;

2. अनवाइंडिंग शाफ्ट दो 3-इंच कुंजी-प्रकार वायु विस्तार शाफ्ट का उपयोग करते हैं, जो 76 मिमी के आंतरिक व्यास वाले पेपर ट्यूबों के लिए उपयुक्त हैं;

3. अनवाइंडिंग डिवाइस के 2 सेट (दोनों फोटोइलेक्ट्रिक स्वचालित विचलन सुधार फ़ंक्शन-यूपेंग से सुसज्जित)।

4. अनवाइंडिंग उपकरणों के 2 सेट 1.8 किलोवाट सर्वो मोटर्स- इनोवांस को अपनाते हैं।

5. सिंगल-स्टेशन वाइंडिंग के लिए वाइंडिंग 2.9KW सर्वो मोटर (इनोवांस) को अपनाती है।

6. वाइंडिंग में 3-इंच स्लैट एयर एक्सपेंशन शाफ्ट का उपयोग किया जाता है।

गोंद छिड़काव लैमिनेटिंग अनुभाग

1. गोंद छिड़काव और कोटिंग डाई हेड के लिए एक समायोजन समर्थन फ्रेम से सुसज्जित (15 सेमी की समायोजन सीमा के साथ ऊपर, नीचे, आगे और पीछे समायोज्य)।

2. लैमिनेटिंग अनुभाग: φ240 मिमी क्रोम-प्लेटेड हीटिंग रोलर - 1 पीसी, φ220 मिमी सिलिकॉन रबर रोलर - 1 टुकड़ा ；

3. ट्रांसमिशन रोलर्स: कई φ80 मिमी एल्यूमीनियम गाइड रोलर्स से बना है।

पारेषण अनुभाग

1. मुख्य मोटर: 2.9KW इनोवांस सर्वो मोटर;

2. वाइंडिंग: 2.9KW इनोवांस सर्वो मोटर;

3. मुख्य मशीन: 2.9KW इनोवांस सर्वो मोटर;

4. ट्रैक्शन और स्लिटिंग: 2.9KW इनोवांस सर्वो मोटर;

5. अनवाइंडिंग (2 सेट) : 1.8 किलोवाट इनोवांस सर्वो मोटर्स।

वायवीय नियंत्रण अनुभाग

1. लैमिनेटिंग प्रेशर रोलर सिलेंडर: 80 मिमी;

2. अन्य वायवीय घटक: दबाव विनियमन वाल्व, मैनुअल पुल वाल्व, आदि, (एयरटीएसी);

3. एक Φ8 मिमी मुख्य पाइप (पीयू सामग्री) पूरी मशीन से होकर गुजरती है;

4. वायु आपूर्ति दबाव: 4-7 किग्रा/सेमी² ；

5. इस उपकरण में एयर कंप्रेसर शामिल नहीं है।

विद्युत अनुभाग

1. मुख्य इलेक्ट्रिक कैबिनेट - 1 पीसी, सीमेंस पीएलसी और टच स्क्रीन द्वारा नियंत्रित (24 वी पावर आउटपुट सहित)

2. मुख्य मशीन: 2.9KW (इनोवांस ड्राइवर से सुसज्जित) ；

3. वाइंडिंग: 2.9KW (इनोवांस ड्राइवर से सुसज्जित) ；

4. डुअल-स्क्रीन डिस्प्ले: मुख्य स्क्रीन--1 पीसी और सेकेंडरी स्क्रीन--1 पीसी (दोनों सीमेंस ब्रांड के)

गोंद मशीन विशिष्टता

स्पेयर पार्ट्स

मुख्य उत्पाद विशेषताएँ

बहु-कार्यात्मक एकीकृत डिज़ाइन

अनवाइंडिंग, स्वचालित विचलन सुधार, एक बार गोंद-स्प्रेइंग लेमिनेशन, स्लिटिंग और वाइंडिंग कार्यों को एकीकृत करता है।

200 मीटर/मिनट हाई-स्पीड आउटपुट:

पूर्ण सर्वो सिंक्रोनस ड्राइव स्थिर 200 मीटर/मिनट ऑपरेशन का समर्थन करता है, जिससे बड़े पैमाने पर उत्पादन क्षमता में काफी वृद्धि होती है।

सटीक माइक्रो ग्लूइंग और सेविंग:

5-20 ग्राम/㎡ स्टीप्लेस एडजस्टेबल ग्लूइंग, मजबूत लेमिनेशन सुनिश्चित करते हुए चिपकने वाले कचरे को कम करने के लिए स्पीड ट्रैकिंग और मैनुअल फाइन-ट्यूनिंग का समर्थन करता है।

शून्य-विचलन स्थिर मोल्डिंग:

वास्तविक समय फोटोइलेक्ट्रिक सुधार सामग्री ऑफसेट को समाप्त करता है; निरंतर तनाव और थर्मल दबाव फ्लैट, समान तैयार उत्पादों को सुनिश्चित करता है।

कम रखरखाव लागत:

मॉड्यूलर वियोज्य स्प्रे और फिल्टर घटक तेजी से प्रतिस्थापन को सक्षम करते हैं; इंसुलेटेड संरचना गोंद अवरोध को रोकती है और विफलता दर को कम करती है।

हेवी-ड्यूटी स्थिर फ़्रेम:

25 मिमी मोटी स्टील प्लेट संरचना 24 घंटे के निरंतर उच्च-लोड संचालन का समर्थन करती है।

बुद्धिमान दृश्य संचालन:

सीमेंस डुअल-स्क्रीन विज़ुअलाइज़ेशन और ज़ोनिंग तापमान नियंत्रण सरल ऑपरेशन के साथ विविध सामग्री प्रक्रियाओं के अनुकूल होता है।

अनुप्रयोग परिदृश्य

औद्योगिक लचीला लेमिनेशन:

विभिन्न लचीले औद्योगिक सब्सट्रेट्स के लिए हाई-स्पीड कंपोजिट।

ऑटोमोटिव कार्यात्मक सामग्री:

हॉट मेल्ट ग्लू स्प्रे लैमिनेटिंग मशीन ऑटोमोटिव ध्वनि इन्सुलेशन, शॉक अवशोषण और थर्मल इन्सुलेशन सामग्री के लेमिनेशन के लिए उपयुक्त है।

घरेलू बफर और ध्वनिरोधी सामग्री:

होम टेक्सटाइल शॉक अवशोषण और इनडोर शोर कम करने वाली मिश्रित सामग्री में लागू।

वायु शोधन और फ़िल्टर सामग्री:

सटीक माइक्रो-ग्लूइंग फिल्टर मिश्रित उत्पादों की वायु पारगम्यता सुनिश्चित करता है।

हमें क्यों चुनें

पेशेवर निर्माता:

2011 में स्थापित फैक्ट्री स्थिर उत्पादन क्षमता और उद्योग अनुभव के साथ गर्म पिघल मिश्रित उपकरणों पर ध्यान केंद्रित करती है।

स्वतंत्र अनुसंधान एवं विकास:

वास्तविक औद्योगिक उत्पादन समस्या बिंदुओं के लिए अनुकूलित स्व-विकसित पूर्ण-सर्वो लेमिनेशन तकनीक।

वास्तविक ब्रांड घटक:

स्थिर दीर्घकालिक संचालन के लिए सीमेंस, इनोवांस और एआईआरटीएसी कोर भागों से सुसज्जित।

मानक प्रमाणीकरण:

निर्यात मानक उत्पादन का समर्थन करते हुए आईएसओ प्रबंधन प्रणाली और सीई प्रमाणीकरण का अनुपालन करता है।

पूर्ण-चक्र सेवा:

अनुकूलित समाधान, ऑन-साइट कमीशनिंग, ऑपरेटर प्रशिक्षण, 24 घंटे तकनीकी सहायता और स्पेयर पार्ट्स की आपूर्ति।

उत्पाद तुलना (वीएस साधारण लैमिनेटिंग मशीन)

वितरण एवं कोटेशन

विन्यास:

संपूर्ण लैमिनेटिंग मशीन + XD-Z50L हॉट मेल्ट ग्लू मशीन + मानक स्पेयर पार्ट्स का पूरा सेट

कीमत:

आरएमबी 650,000 / सेट (एफओबी उपलब्ध)

समय सीमा:

जमा करने के बाद 40 कार्य दिवस

भुगतान की शर्तें:

उत्पादन के लिए 50% जमा, शिपमेंट से पहले 50% शेष

अक्सर पूछे जाने वाले प्रश्न

Q1: पूर्ण-सर्वो लाभ?

ए: पूर्ण-लिंक सर्वो सिंक्रनाइज़ेशन पारंपरिक आवृत्ति रूपांतरण मॉडल की तुलना में तेज़ प्रतिक्रिया, स्थिर उच्च गति संचालन और उच्च तैयार उत्पाद योग्यता दर प्रदान करता है।

Q2: क्या गोंद की मात्रा विभिन्न सामग्रियों के अनुकूल हो सकती है?

उत्तर: हाँ. यह विभिन्न सामग्री विशिष्टताओं से मेल खाने के लिए गति स्वचालित ट्रैकिंग और 5-20 ग्राम/㎡ माइक्रो ग्लूइंग की मैन्युअल फाइन-ट्यूनिंग का समर्थन करता है।

Q3: लंबे बैच के उत्पादन के लिए उपयुक्त?

ए: हेवी-ड्यूटी फ्रेम और स्थिर सर्वो और तापमान नियंत्रण प्रणाली 24 घंटे निर्बाध उच्च गति औद्योगिक संचालन का समर्थन करती है।

Q4: बिक्री के बाद समर्थन?

ए: ऑन-साइट कमीशनिंग, ऑपरेशन प्रशिक्षण, 24 घंटे तकनीकी सहायता और मूल स्पेयर पार्ट्स की आपूर्ति।

Q5: अनुकूलन का समर्थन करें?

उत्तर: हॉट मेल्ट ग्लू स्प्रे लैमिनेटिंग मशीन के बारे में विशेष सामग्री की चौड़ाई, छिड़काव मोड और प्रक्रिया आवश्यकताओं के लिए गैर-मानक अनुकूलन उपलब्ध है।
