ध्वनिरोधी फोम लैमिनेटिंग मशीन

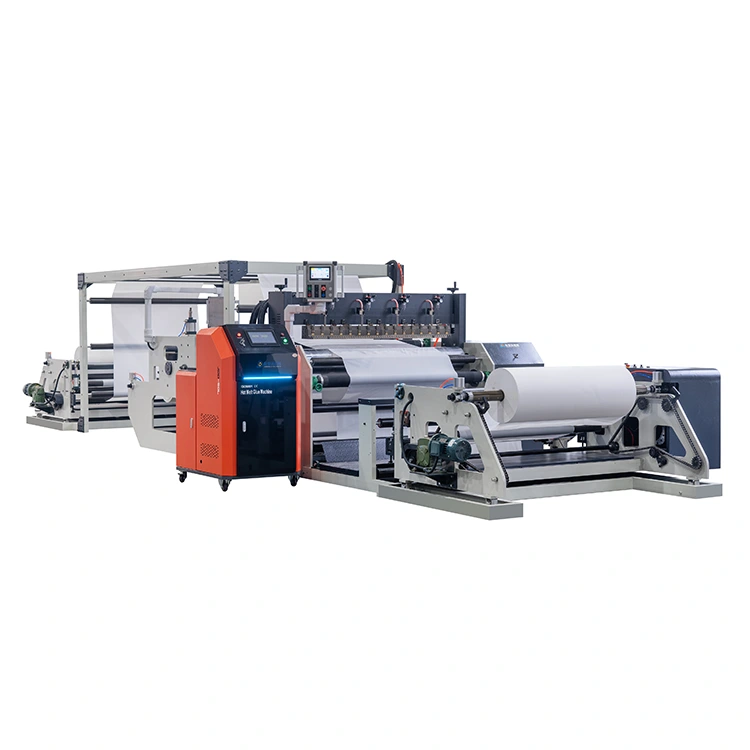

XD-GY1600mm साउंड-इंसुलेटिंग फोम लैमिनेटिंग मशीन द्वारा प्रदान की गईजुंडिंगदा निर्माता ध्वनि इन्सुलेशन फोम और गैर-बुने हुए कपड़े सामग्री की समग्र मांग पर लक्षित है। सिंगल-लेयर लेमिनेशन उपकरण से अलग, यह मॉडल गैर-बुने हुए कपड़े की दो परतों और ध्वनि इन्सुलेशन फोम की एक परत के सिंक्रोनस कंपाउंडिंग का समर्थन करता है, जिससे तीन-परत मिश्रित सामग्री के एकीकृत मोल्डिंग का एहसास होता है। पूरी उत्पादन प्रक्रिया मैन्युअल इंटरमीडिएट हैंडलिंग के बिना पूरी तरह से स्वचालित है, जो तैयार ध्वनि इन्सुलेशन सामग्री की समतलता और बॉन्डिंग स्थिरता में प्रभावी ढंग से सुधार करती है।

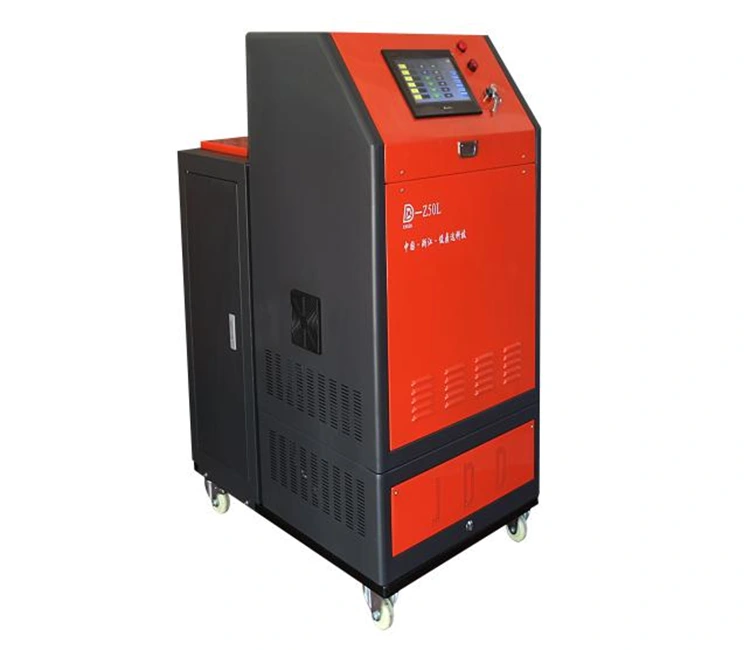

बुद्धिमान गर्म पिघल चिपकने वाली मशीन

उपकरण 4 स्वतंत्र गोंद आपूर्ति और रिफ्लक्स चैनलों के साथ एक उन्नत दोहरे पंप गर्म पिघल गोंद प्रणाली से सुसज्जित है, जो पारंपरिक मिश्रित मशीनों में असमान स्थानीय ग्लूइंग और सामग्री डीगमिंग की समस्याओं को हल करता है। दोहरे ऊपरी और निचले हीटिंग डिज़ाइन के साथ, यह गर्म पिघल चिपकने वाले के स्थिर पिघलने और समान प्रवेश को सुनिश्चित करता है। सटीक दबाव वाले रोलर्स, वायवीय स्लाटिंग चाकू और स्वचालित क्रॉस-कटिंग डिवाइस से मेल खाते हुए, मशीन साफ-सुथरे किनारे की ट्रिमिंग और स्थिर सामग्री तनाव के साथ, निर्धारित लंबाई मानकों के अनुसार स्वचालित रूप से सामग्री को काट और रोल कर सकती है।

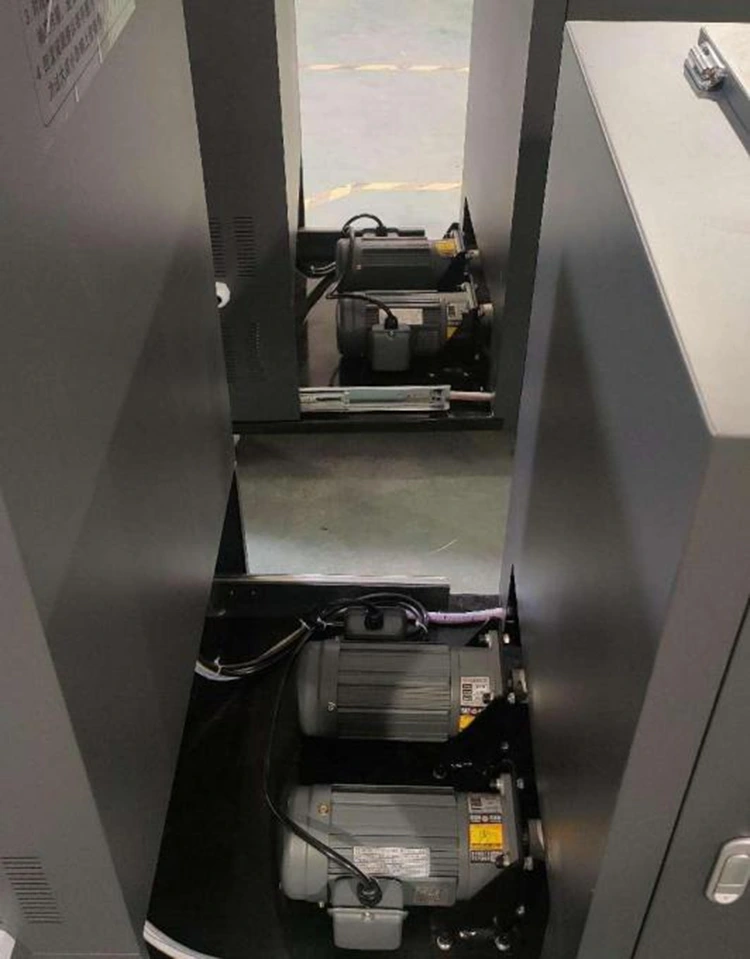

दोहरे पंप डिजाइन

काम के सिद्धांत

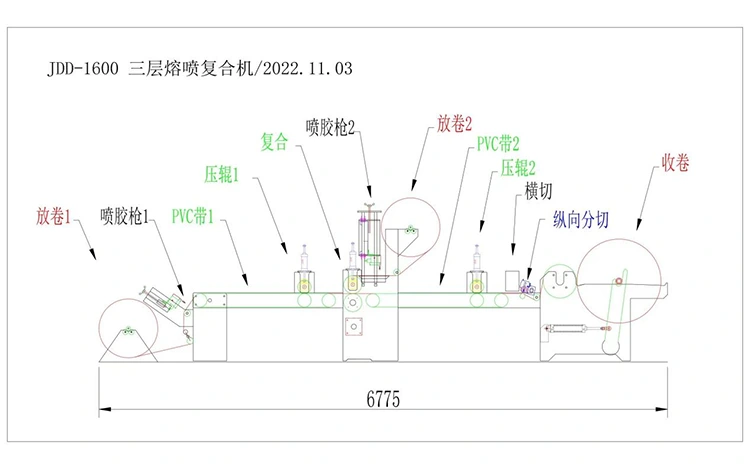

उपकरण एक मानक तीन-परत समग्र बनाने की प्रक्रिया को अपनाता है: गैर-बुने हुए कपड़े के पहले रोल को गर्म पिघल गोंद के साथ छिड़का जाता है और ध्वनि इन्सुलेशन फोम सामग्री के साथ बंधने के लिए संक्रमण पहियों के माध्यम से ले जाया जाता है। सहायक दबाने और आकार देने के बाद, इसे चिपके हुए गैर-बुने हुए कपड़े के दूसरे रोल के साथ जोड़ा जाता है। एकीकृत तीन-परत सामग्री को सटीक दबाव, निश्चित आकार की स्लिटिंग और निश्चित-लंबाई क्रॉस-कटिंग के लिए दूसरे कन्वेयर बेल्ट द्वारा संप्रेषित किया जाता है। अंत में, तैयार उत्पादों को सिंगल-आर्म सतह घर्षण रिवाइंडिंग सिस्टम के माध्यम से रोल किया जाता है। निर्धारित सामग्री की लंबाई तक पहुंचने के बाद मशीन स्वचालित रूप से क्रॉस-कटिंग और डिस्चार्जिंग को पूरा करती है, जिससे पूरी तरह से बंद-लूप स्वचालित उत्पादन का एहसास होता है।

योजनाबद्ध आरेख ऊपर दिखाया गया है।

पूर्ण मशीन कॉन्फ़िगरेशन

अनवाइंडिंग सिस्टम:

ऊपरी और निचले गैर-बुने हुए कपड़ों के लिए स्वतंत्र अनवाइंडिंग संरचनाओं के 2 सेट, अधिकतम अनवाइंडिंग व्यास 1000 मिमी तक; 4 खोखले स्टेनलेस स्टील अनवाइंडिंग शाफ्ट (φ40mm*2000mm) से सुसज्जित।

संदेश देने वाला सिस्टम:

विशिष्टता 1800*2000 मिमी के साथ पीवीसी कन्वेयर बेल्ट के 2 सेट, विचलन के बिना स्थिर सामग्री परिवहन सुनिश्चित करते हैं।

कम्पोजिट प्रेसिंग रोलर:

एकसमान लेमिनेशन और कोई झुर्रियां न पड़ने के लिए मिश्रित रोलर्स का 1 सेट, जिसमें 1 ऊपरी सिलिकॉन रबर रोलर और 1 निचला स्टील रोलर (Ø290 मिमी * 1800 मिमी) शामिल है।

फीडिंग और प्रेसिंग रोलर:

फ्लैट सामग्री दबाव प्रभाव सुनिश्चित करने के लिए ऊपरी सिलिकॉन रबर और निचले स्टील रोलर संरचना (Ø220 मिमी * 1800 मिमी) को अपनाता है।

स्लाटिंग डिवाइस:

सटीक निश्चित-चौड़ाई ट्रिमिंग के लिए वायवीय स्लाटिंग चाकू के 5 सेट और Ø60 मिमी असर वाले स्टील हार्ड रोलर के 1 टुकड़े से सुसज्जित।

क्रॉस-कटिंग डिवाइस:

1.8 मीटर प्रभावी कटिंग लंबाई के साथ इलेक्ट्रिक क्रॉस-कटिंग उपकरण का 1 सेट, 1700 मिमी चौड़ाई से नीचे के उत्पादों की स्वचालित कटिंग का समर्थन करता है।

रिवाइंडिंग सिस्टम:

φ400*1800 मिमी रबर-लेपित रोलर का 1 सेट, निरंतर-तनाव स्वचालित रिवाइंडिंग के लिए विद्युत चुम्बकीय क्लच और आवृत्ति रूपांतरण लिंकेज से मेल खाता है।

गर्म पिघल गोंद प्रणाली:

पूर्ण स्प्रे गोंद प्रणाली, दोहरे पंप डिज़ाइन, 4-चैनल स्वतंत्र गोंद आपूर्ति और रिफ्लक्स, समान गोंद उत्पादन की गारंटी के लिए दोहरी ऊपरी और निचली हीटिंग के साथ 50L गर्म पिघल चिपकने वाली मशीनों के 2 सेट।

नियंत्रण प्रणाली:

Xinjie PLC + आवृत्ति रूपांतरण एकीकृत नियंत्रण, गियर और चेन ट्रांसमिशन तंत्र, चरणहीन गति विनियमन का समर्थन करता है।

कोर मशीन सुविधाएँ

स्थिर 4-चैनल स्वतंत्र गोंद आपूर्ति: 4 स्वतंत्र गोंद आपूर्ति और रिफ्लक्स लूप के साथ दोहरे पंप गर्म पिघल गोंद विन्यास गोंद आपूर्ति को प्रसारित करता है, प्रभावी ढंग से गोंद संचय, रुकावट और असमान ग्लूइंग से बचाता है, ध्वनि इन्सुलेशन फोम और गैर-बुने हुए कपड़ों पर लगातार चिपकने वाला कवरेज सुनिश्चित करता है।

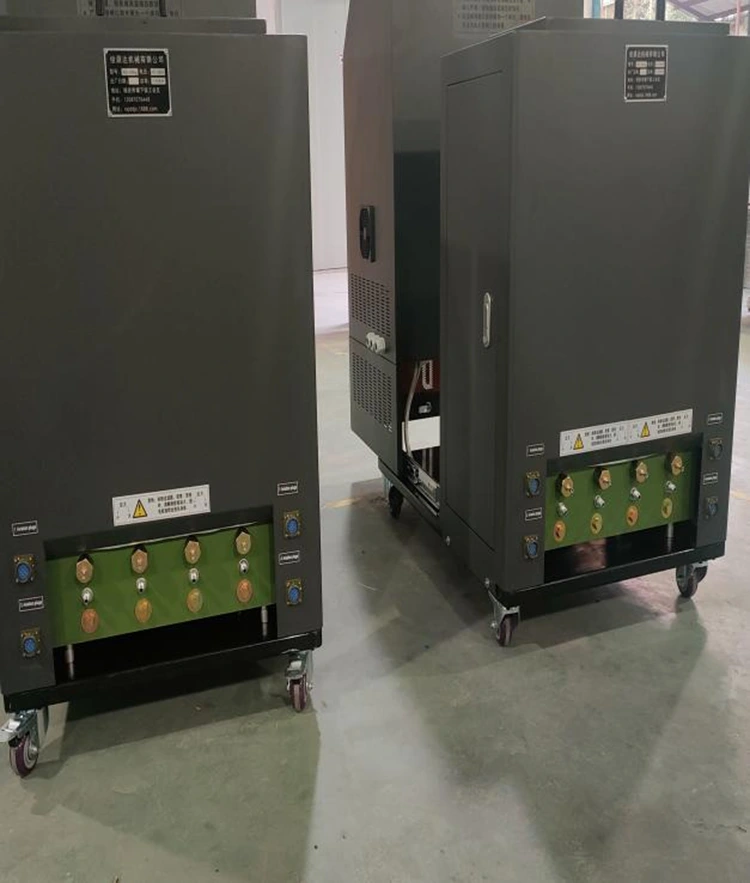

4-चैनल चिपकने वाली आपूर्ति

प्रिसिजन थ्री-लेयर इंटीग्रेटेड कंपोजिट: दो तरफा गैर-बुने हुए कपड़ों और मध्यवर्ती ध्वनि इन्सुलेशन फोम के तुल्यकालिक लेमिनेशन का एहसास करता है। दोहरी हीटिंग संरचना पूर्ण चिपकने वाला इलाज सुनिश्चित करती है, समग्र स्थिरता में सुधार करती है और तैयार सामग्री की डीगमिंग और लेयरिंग से बचती है।

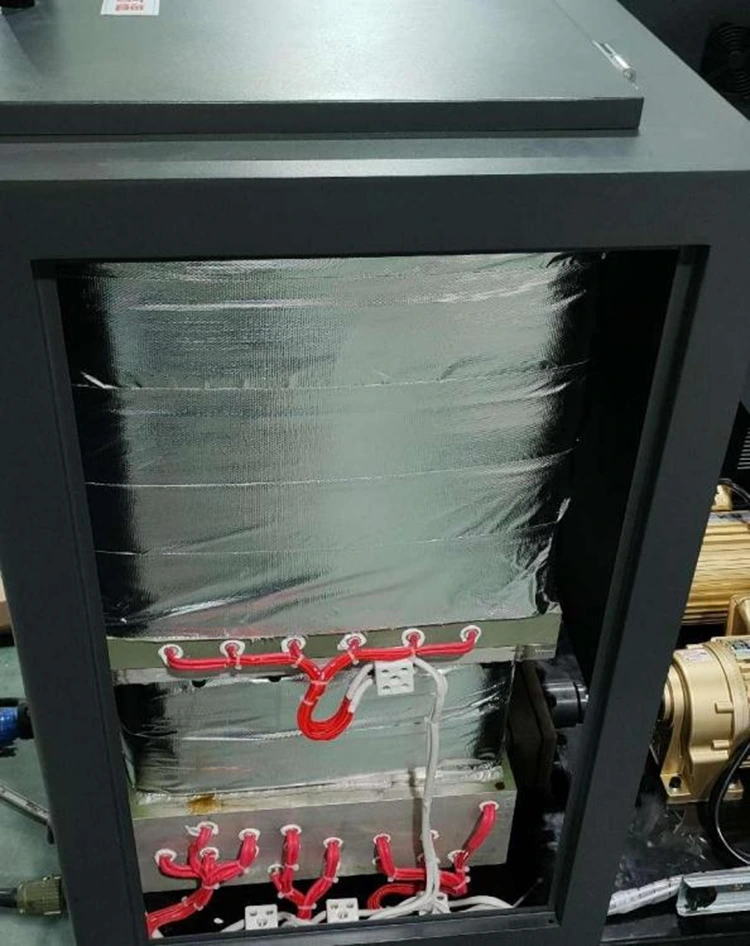

ऊपर और नीचे का ताप

स्वचालित निश्चित-लंबाई काटना और रिवाइंडिंग:

तैयार सामग्री की लंबाई की अनुकूलित सेटिंग का समर्थन करता है। इलेक्ट्रिक क्रॉस-कटिंग डिवाइस स्वचालित रूप से निश्चित आकार में सामग्री को काटता है, और आवृत्ति-रूपांतरण से जुड़ी रिवाइंडिंग प्रणाली साफ और समान तैयार रोल के लिए स्थिर तनाव बनाए रखती है।

उच्च परिशुद्धता वायवीय स्लाटिंग:

वायवीय स्लाटिंग चाकू के कई सेट तैयार ध्वनि इन्सुलेशन सामग्री की आकार परिशुद्धता आवश्यकताओं को पूरा करने, गड़गड़ाहट के बिना चिकनी ट्रिमिंग प्राप्त करने के लिए असर वाले स्टील हार्ड रोलर्स के साथ सहयोग करते हैं।

समायोज्य कुशल उत्पादन गति:

20 मीटर/मिनट की अधिकतम उत्पादन गति के साथ डिज़ाइन किया गया। विभिन्न बैचों के लचीले उत्पादन के अनुकूल, चलने की गति को कच्चे माल की विशेषताओं और उत्पादन आउटपुट मांगों के अनुसार स्वतंत्र रूप से समायोजित किया जा सकता है।

टिकाऊ यांत्रिक ट्रांसमिशन संरचना:

साउंड-इंसुलेटिंग फोम लैमिनेटिंग मशीन स्थिर संचालन और कम विफलता दर के साथ गियर और चेन इंटीग्रल ट्रांसमिशन को अपनाती है। निरंतर कामकाजी जीवन को बढ़ाने के लिए सभी संपर्क रोलर्स पहनने-प्रतिरोधी सामग्रियों से बने होते हैं।

अनुप्रयोग परिदृश्य

ऑटोमोटिव ध्वनि इन्सुलेशन सामग्री:

ऑटोमोटिव चेसिस, डोर पैनल और कम्पार्टमेंट ध्वनि इन्सुलेशन और शॉक अवशोषण फोम सामग्री के समग्र उत्पादन के लिए उपयुक्त।

होम टेक्सटाइल शोर कम करने वाले उत्पाद:

इनडोर सजावट, दीवार ध्वनि इन्सुलेशन और फर्श कुशनिंग के लिए ध्वनि इन्सुलेशन और सदमे अवशोषण सामग्री के लेमिनेशन प्रसंस्करण के लिए उपयोग किया जाता है।

औद्योगिक उपकरण शोर में कमी:

यांत्रिक उपकरण, वेंटिलेशन सिस्टम और औद्योगिक शोर कम करने वाली इंजीनियरिंग के लिए विशेष मिश्रित ध्वनि इन्सुलेशन सामग्री का उत्पादन करता है।

दैनिक सुरक्षा एवं अलगाव सामग्री:

ध्वनि इन्सुलेशन और सदमे अवशोषण कार्यों के साथ बहु-परत अलगाव और बफर सामग्री के समग्र प्रसंस्करण में लागू।

हमें क्यों चुनें

पेशेवर हॉट मेल्ट कम्पोजिट उपकरण निर्माता:

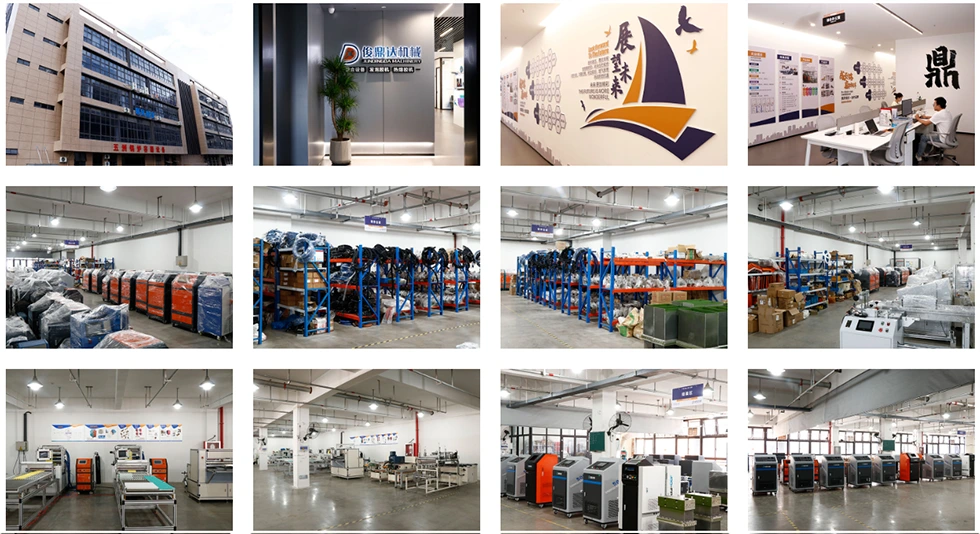

2011 में स्थापित, जुंडिंगडा स्वतंत्र आधुनिक कारखानों और स्थिर उत्पादन क्षमता के साथ अनुसंधान एवं विकास और गर्म पिघल चिपकने वाली कोटिंग और मिश्रित उपकरणों के उत्पादन पर केंद्रित है।

उद्योग-सत्यापित तकनीकी ताकत:

कंपनी के हॉट मेल्ट कंपोजिट उपकरण ने लंबे समय तक ऑटोमोटिव, होम टेक्सटाइल, पर्यावरण संरक्षण और निस्पंदन उद्योगों को सेवा प्रदान की है, जिसमें स्थिर उत्पाद प्रदर्शन और घरेलू निस्पंदन और शुद्धिकरण उपकरण क्षेत्र में लगभग 80% बाजार हिस्सेदारी है।

लक्षित अनुकूलन क्षमता:

ध्वनि इन्सुलेशन सामग्री प्रसंस्करण के लिए बाजार की मांग के अनुसार, व्यक्तिगत पैरामीटर समायोजन और गैर-मानक उपकरण अनुकूलन का समर्थन करते हुए, स्वतंत्र रूप से तीन-परत समग्र और चौड़ी-चौड़ाई वाले ग्लूइंग उपकरण विकसित करता है।

मानकीकृत गुणवत्ता प्रमाणन:

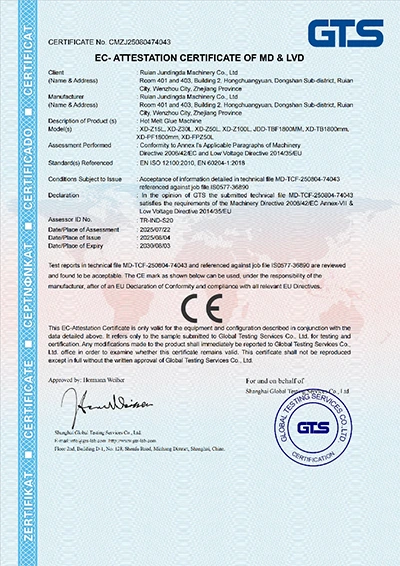

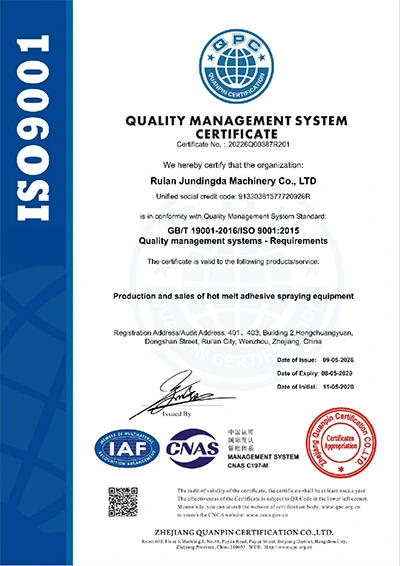

सभी उपकरण आईएसओ गुणवत्ता प्रबंधन प्रणाली मानकों के अनुसार सख्ती से निर्मित होते हैं और इन्हें सीई प्रमाणीकरण प्राप्त होता है। आधिकारिक योग्यता दस्तावेजों के लिए, कृपया पूछताछ के लिए हमारी टीम से संपर्क करें।

पूर्ण-चक्र व्यावसायिक सेवा:

उत्पादन डाउनटाइम को कम करने के लिए बिक्री-पूर्व मांग विश्लेषण और उपकरण प्रदर्शन, बिक्री में प्रगति सिंक्रनाइज़ेशन और ऑन-साइट कमीशनिंग प्रशिक्षण, और बिक्री के बाद 24-घंटे तकनीकी सहायता और तेजी से स्पेयर पार्ट्स की आपूर्ति प्रदान करें।

उत्पाद तुलना (वीएस साधारण कम्पोजिट मशीन)

वितरण एवं कोटेशन

अक्सर पूछे जाने वाले प्रश्न

Q1: यह ध्वनि इन्सुलेशन फोम लैमिनेटिंग मशीन किन सामग्रियों से प्रक्रिया कर सकती है?

ए: इसका उपयोग विशेष रूप से ध्वनि इन्सुलेशन फोम और गैर-बुने हुए कपड़ों के समग्र लेमिनेशन के लिए किया जाता है, जो ऑटोमोटिव ध्वनि इन्सुलेशन सामग्री, इनडोर शोर में कमी सामग्री और औद्योगिक बफर अलगाव सामग्री के बहु-परत समग्र उत्पादन के लिए उपयुक्त है।

Q2: 4-चैनल स्वतंत्र गोंद आपूर्ति प्रणाली का क्या फायदा है?

ए: स्वतंत्र रिफ्लक्स डिज़ाइन गोंद रुकावट और असमान स्थानीय ग्लूइंग से बचाता है, फोम सतह पर पूर्ण और समान चिपकने वाला कवरेज सुनिश्चित करता है, तीन-परत मिश्रित सामग्री की बॉन्डिंग दृढ़ता में प्रभावी ढंग से सुधार करता है।

Q3: क्या साउंड-इंसुलेटिंग फोम लैमिनेटिंग मशीन निश्चित-लंबाई स्वचालित कटिंग का एहसास कर सकती है?

उत्तर: हाँ. इलेक्ट्रिक क्रॉस-कटिंग डिवाइस और पीएलसी पैरामीटर सेटिंग सिस्टम से सुसज्जित, यह मानकीकृत बैच उत्पादन से मेल खाते हुए अनुकूलित निश्चित-लंबाई कटिंग और स्वचालित डिस्चार्जिंग का समर्थन करता है।

Q4: क्या उत्पादन के दौरान उपकरण की गति समायोज्य है?

ए: समर्थित। आवृत्ति रूपांतरण गति विनियमन प्रणाली को अपनाते हुए, कच्चे माल के अंतर और आउटपुट आवश्यकताओं के अनुसार उत्पादन गति को 0-20 मीटर/मिनट के भीतर स्वतंत्र रूप से समायोजित किया जा सकता है।

Q5: क्या उपकरण को विशेष विशिष्टताओं के लिए अनुकूलित किया जा सकता है?

उत्तर: हम वैयक्तिकृत संशोधन सेवाएँ प्रदान करते हैं। प्रसंस्करण चौड़ाई, समग्र परतें और कार्यात्मक कॉन्फ़िगरेशन जैसे पैरामीटर को ग्राहक की वास्तविक उत्पादन आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
