1। 0.1g की त्रुटि के साथ स्वचालित उत्पादन, सरल, सुविधाजनक, उच्च गति और सटीक प्राप्त करने के लिए मैनुअल डिस्पेंसिंग ऑपरेशन को बदलें।
2। प्रोग्राम फ़ाइल को USB फ्लैश ड्राइव के माध्यम से अपलोड और डाउनलोड किया गया है, जो डेटा प्रबंधन और भंडारण के लिए सुविधाजनक है
3। मशीन में सुई नियंत्रण है, कोई बाहरी शिक्षण डिस्क की आवश्यकता नहीं है, और यह समान मशीनों की तुलना में डिबग करने के लिए सरल और अधिक सुविधाजनक है
4। सीएडी ग्राफिक मान्यता, सरलीकृत शिक्षण, और सटीक प्रक्षेपवक्र
5। x, y, और z तीन-अक्ष लिंकेज का उपयोग करते हुए, किसी भी ग्राफिक को एक बार या कई बार चिपकाया जा सकता है। यह डॉट स्प्रेइंग, लाइन गोंद, आदि का एहसास कर सकता है, और गोंद लाइन का आकार समायोज्य है
यात्रा रेंज: 1300*800*300
अधिकतम गति: XYZ.1000 मिमी/एस
ट्रांसमिशन मोड: शांगिन स्क्रू गाइड रेल
सर्वो प्रणाली: हुइचुआन
बिजली की आपूर्ति AC-220V, पावर 7.5kW
4.5 मीटर के 2 रबर होसेस और फोम गोंद बंदूक के 1 सेट से लैस।
|
परियोजना |
प्रेषण मशीन |
|
|
नमूना |
सीडब्ल्यू -13820 |
|
|
प्रसंस्करण सीमा |
X, y, z अक्ष |
1300x800x200 |
|
अधिकतम गति (मिमी/एस) |
XY/Z अक्ष |
1000 मिमी/एस 300 मिमी/एस |
|
अधिकतम भार (किलो) (<80 मिमी/एस) |
तालिका/ जेड अक्ष |
100 किग्रा 7.5 किग्रा |
|
प्रदर्शन विधा |
शिक्षण बॉक्स एलसीडी |
|
|
संपादित करें मोड |
शिक्षण बॉक्स |
|
|
संचरण विधा |
XY टाइमिंग बेल्ट/जेड स्क्रू |
|
|
मोटर प्रणाली |
इनोवेंस सर्वो 400W, ब्रेक के साथ जेड अक्ष |
|
|
दोहराने की स्थिति सटीकता (मिमी) |
± 0.05 |
|
|
बिजली की आवश्यकताएं |
220V 2KW |
|
|
पर्यावरण आवश्यकताएं |
5 ～ 40 ℃ |
|
|
आयाम (मिमी) |
1850x1200x1700 |
|
|
वजन (किग्रा) |
800 |
|
◎ उच्च शक्ति वर्ग वेल्डिंग उपकरण शरीर, 15 मिमी मोटी स्टील प्लेट नीचे की प्लेट का एक पूरा टुकड़ा, ताकि XYZ अक्ष ऊर्ध्वाधरता अधिक हो, उपकरणों की प्रसंस्करण सटीकता में सुधार;
◎ स्टैंडअलोन ऑपरेशन, सबसे आसान स्थापना;
◎ स्टैंडअलोन, सरल ऑपरेशन सेटिंग्स को चलाने के लिए बाहरी कंप्यूटर के साथ मिलान करने की आवश्यकता नहीं है;
◎ मानवकृत शिक्षण बॉक्स आपको विभिन्न प्रकार के जटिल कार्यक्रमों को आसानी से पूरा करने की अनुमति देता है, प्रदान करता है: बैच संशोधन, सरणी प्रतिलिपि, ग्राफिक अनुवाद, ग्राफिक स्केलिंग, स्वचालित राउंडिंग और अन्य उन्नत कार्यों;
◎ तीन-अक्ष अंतरिक्ष रैखिक प्रक्षेप, तीन-अक्ष अंतरिक्ष चाप प्रक्षेप, अण्डाकार चाप प्रक्षेप का समर्थन करें;
◎ एडॉप स्पीड लुक-फॉरवर्ड एल्गोरिथ्म, ऑटोमैटिक राउंडिंग कॉर्नर स्पीड;
◎ ट्रैक लैग ओपनिंग, अर्ली क्लोजिंग और अन्य फ़ंक्शंस शुरुआती बिंदु और अंत बिंदु पर गोंद संचय की समस्या को हल करने के लिए।
|
सीडब्ल्यू -13820CONFIGURATION सूची |
||||
|
परियोजना |
उत्पाद का नाम और विनिर्देश |
ब्रांड |
मात्रा |
टिप्पणी |
|
चौखटा |
60 वर्ग ट्यूब, शीट धातु |
चांगवांग |
1 |
|
|
इमदो मोटर |
400W+750W |
अस्त -व्यस्तता |
3 |
|
|
मॉड्यूल |
HTB14 |
चेंगदा |
|
|
|
मार्गदर्शक |
EGH15 |
Hiwin |
8 |
|
|
पेंच |
16 |
आंदोलन |
1 |
|
|
समय बेल्ट |
5 मी |
गेट्स |
4 |
|
|
नियंत्रण प्रणाली |
3-वी 8 |
पूरा समय |
1 |
|
|
इलेक्ट्रॉनिक नियंत्रण |
|
चिनट |
1 |
|
|
स्विच बटन |
|
यिजिया |
6 |
|
|
बिजली की आपूर्ति बदलना |
S350-24 |
मीनवेल |
1 |
|
|
फोटोइलेक्ट्रिक सेंसर |
इन-एसएक्स 674 |
Huayifeng |
3 |
|

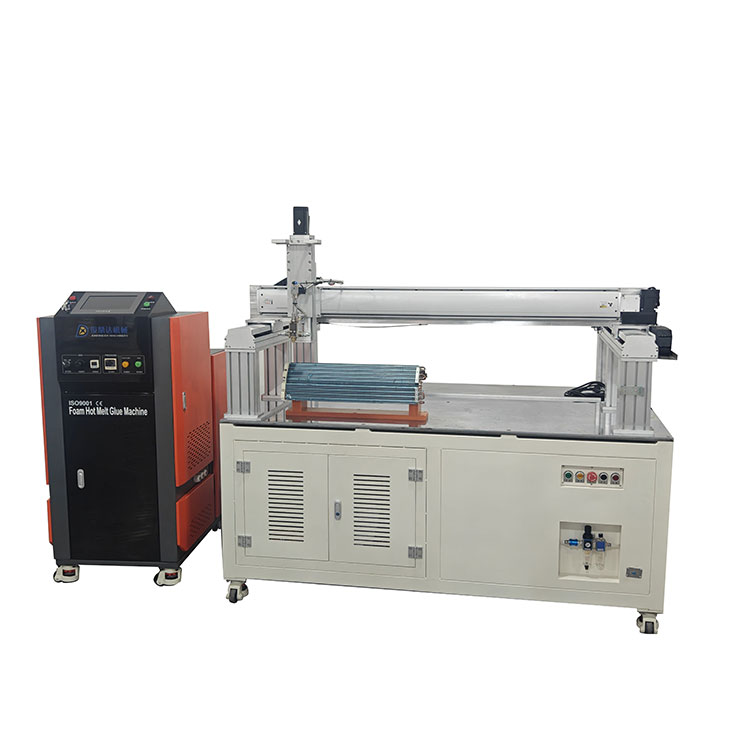

अधिक जानकारी के लिए या एक डेमो शेड्यूल करने के लिए, आज हमसे संपर्क करें! वाष्पीकरणकर्ताओं के लिए एडवांस्ड 3-एक्सिस डिस्पेंसिंग मशीन के साथ अपनी उत्पादन लाइन को अपग्रेड करें, आधुनिक विनिर्माण मांगों को पूरा करने के लिए सटीकता और दक्षता प्रदान करें।
